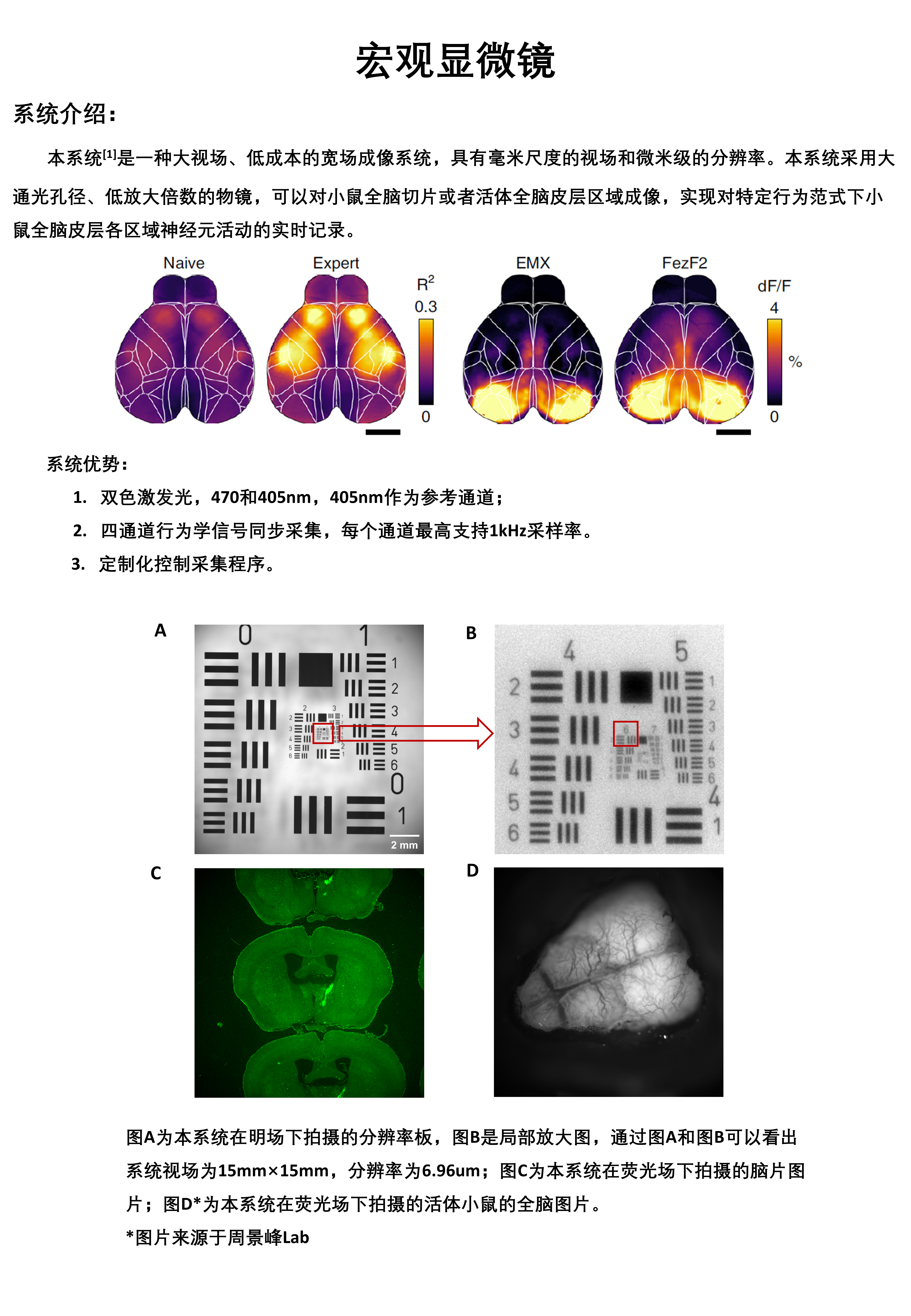

系统介绍

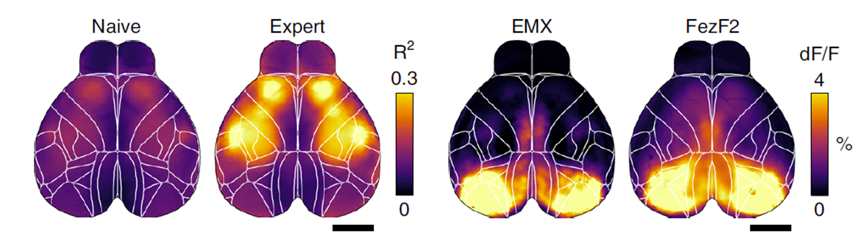

本系统是一种大视场、低成本的宽场成像系统，具有毫米尺度的视场和微米级的分辨率。本系统采用大通光孔径、低放大倍数的物镜，可以对小鼠全脑切片或者活体全脑皮层区域成像，实现对特定行为范式下小鼠全脑皮层各区域神经元活动的实时记录。

系统优势

双色激发光，470 和 405 nm，405 nm 作为参考通道；

四通道行为学信号同步采集，每个通道最高支持 1 kHz 采样率。

定制化控制采集程序。

成像示例

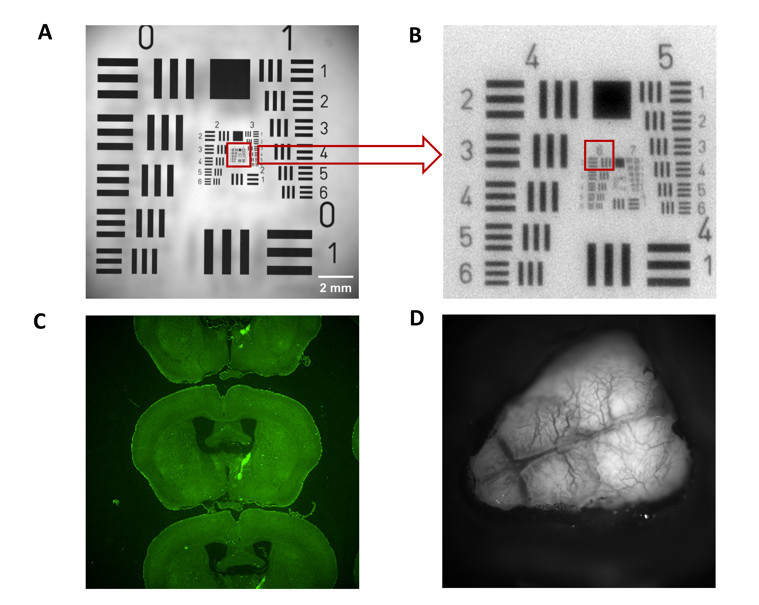

图A 为本系统在明场下拍摄的分辨率板；图B 为局部放大图。通过图A 和 图B 可以看出系统视场为 15 mm × 15 mm，分辨率为 6.96 μm。图C 为本系统在荧光场下拍摄的脑片图片。图D* 为本系统在荧光场下拍摄的活体小鼠的全脑图片。*图片来源于周景峰 Lab。

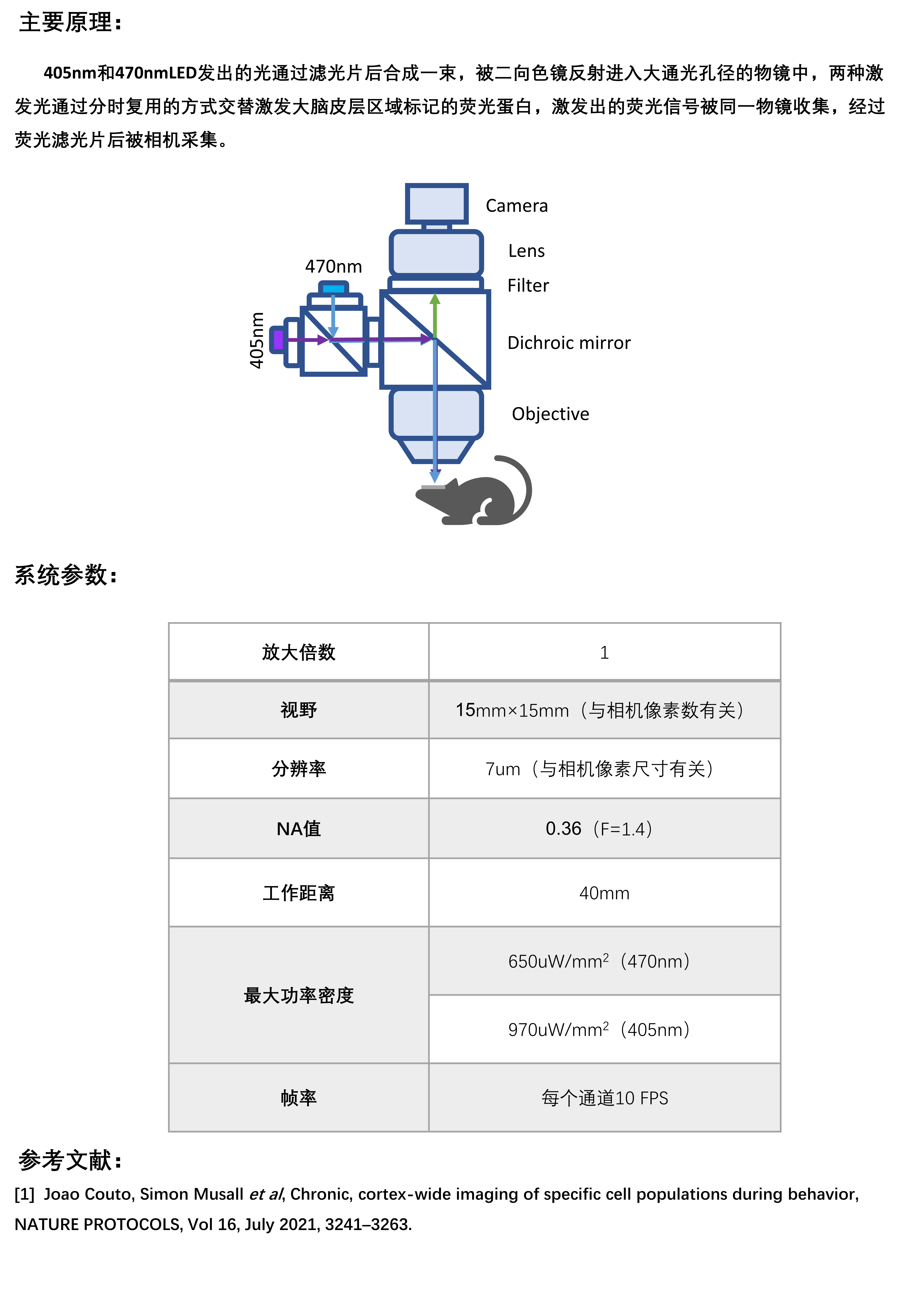

主要原理

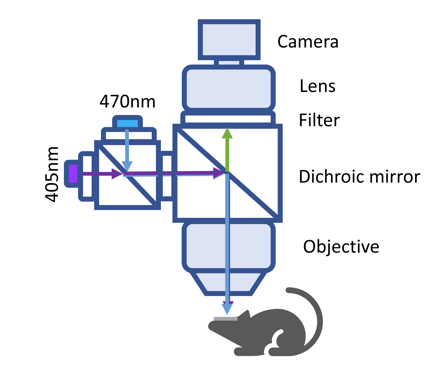

405 nm 和 470 nm LED 发出的光通过滤光片后合成一束，被二向色镜反射进入大通光孔径的物镜中，两种激发光通过分时复用的方式交替激发大脑皮层区域标记的荧光蛋白，激发出的荧光信号被同一物镜收集，经过荧光滤光片后被相机采集。

系统参数
