仪器名称：

曲面光片显微镜  房间号：A338

仪器介绍

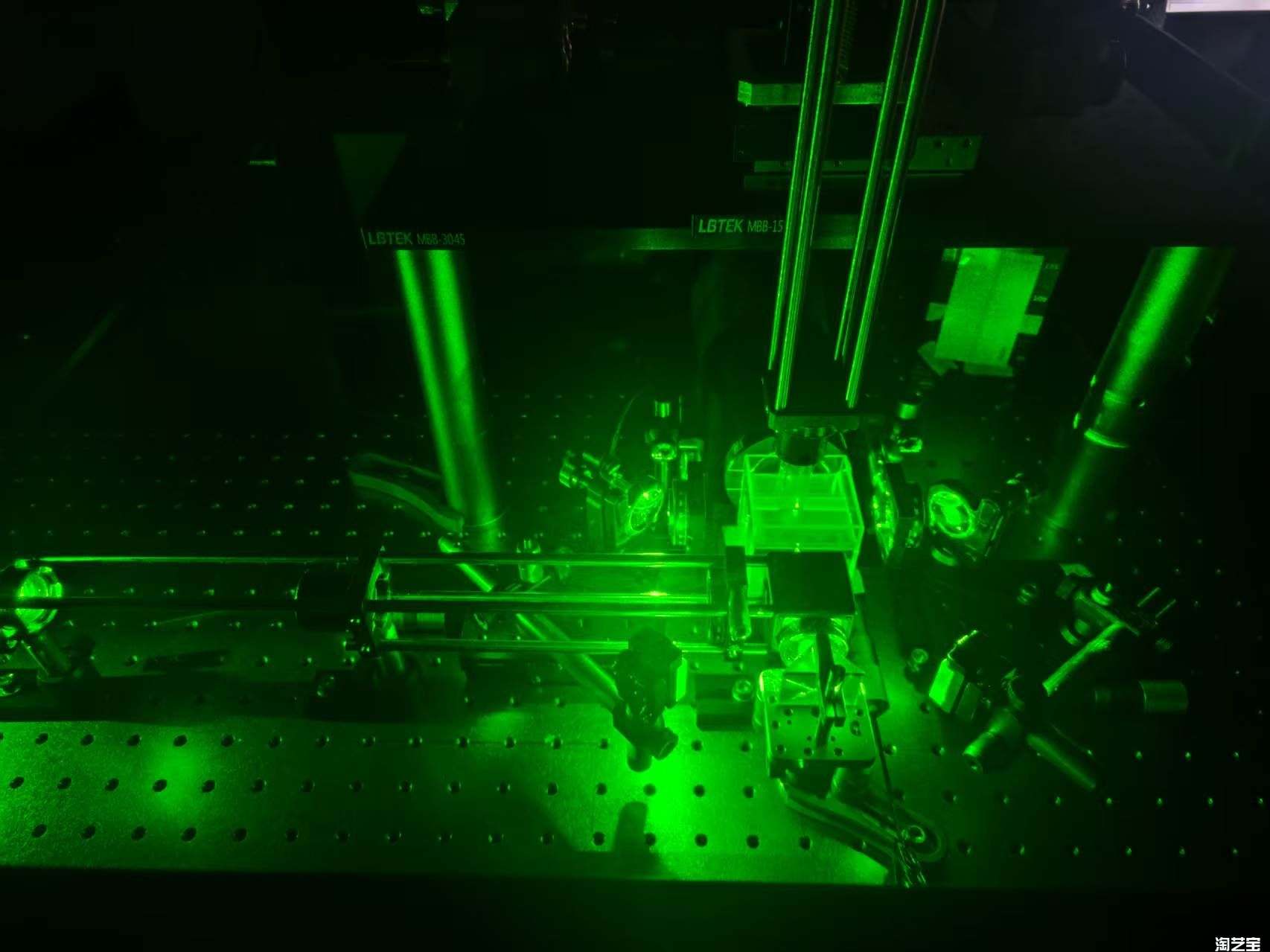

曲面光片显微镜设计了针对曲面成像的显微物镜，兼备厘米视场和微米分辨率，镜片使用效率较常规显微物镜提升10倍以上。该显微镜成功绕开了传统物镜中存在的场曲限制，大幅简化了物镜结构，整个视场内成像分辨率均达到1微米衍射极限。同时开发了曲率可精密调节的曲面光片照明技术，用于生成与高通量物镜匹配的曲面光片照明。采用时间延时积分相机同步样品扫描进行成像，最终在厘米视场范围内实现高对比度无拼接光学切片成像。

适用范围：

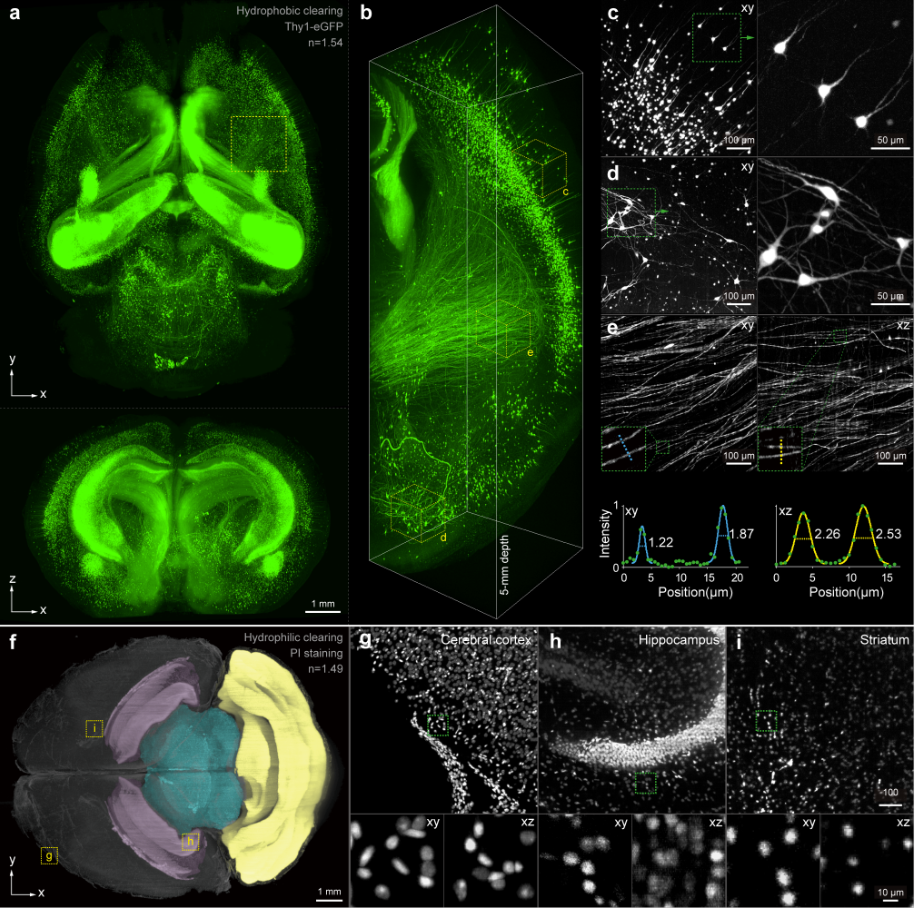

曲面光片显微镜支持1.33-1.56折射率下包含所有透明化方法的样品成像，支持单侧及双侧照明成像，488nm，561nm，405nm, 638nm激发波段的透明化样品拍摄。（目前暂时仅支持1.54折射率下，561nm激发波长拍摄）

关键技术指标：

激光器：

561nm

光片：

双侧曲面光片照明；光片照明高度>1cm，厚度约2.5µm

检测器：

TDI线扫描相机，像素数：16384x128，像素尺寸5µmx5µm，在670nm处量子效率约66%

物镜：

8x，NA = 0.25，工作距离：20 mm

样品体积：

1cmx1cmx1cm
